Автомат Калашникова.Автомат Калашникова. Это знаменитый автомат, ему поставлен памятник. Хотя бы раз в жизни каждый собирал- разбирал, или видел, как это делают: в армии, на уроках ОБЖ или по телевизору.

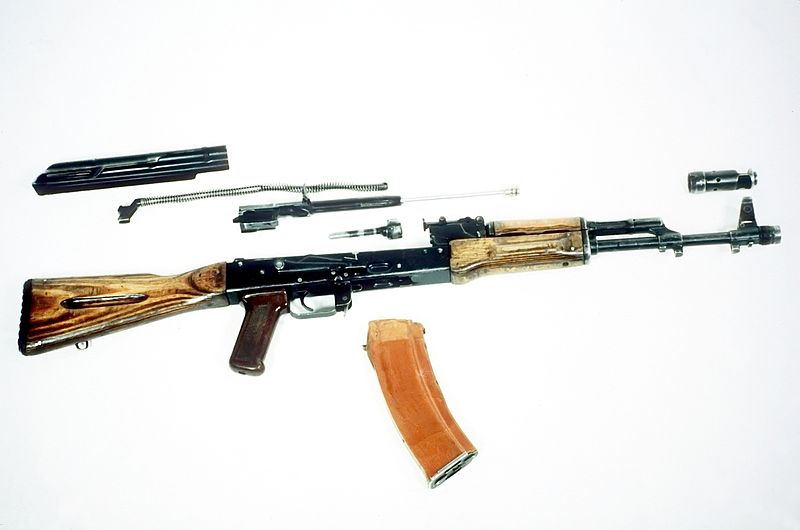

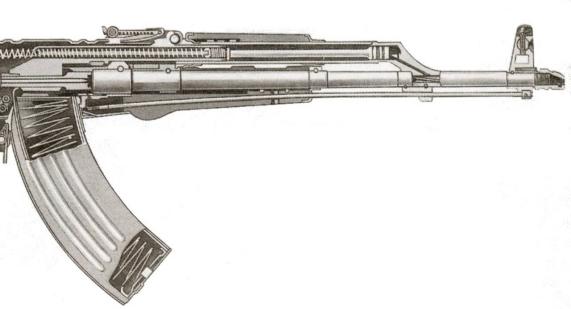

Автомат состоит из следующих частей и механизмов: Ø ствол со ствольной коробкой, прицельными приспособлениями и прикладом Ø отъёмная крышка ствольной коробки; Ø затворная рама с газовым поршнем; Ø затвор; Ø возвратный механизм; Ø газовая трубка со ствольной накладкой; Ø цевьё; Ø магазин; Ø штык Далее я разберу каждую часть по отдельности. Ствол и ствольная коробка Ствол автомата нарезной, (4 нареза, вьющиеся слева - вверх- направо) из оружейной стали. В стенке ствола, ближе к его дульной части, имеется газоотводное отверстие. Вблизи от дульного среза на стволе закреплено основание мушки, а со стороны казённого среза в нём имеется патронник с гладкими стенками, предназначенный для помещения патрона при выстреле. На дульной части ствола нанесена левая резьба для навинчивания втулки при стрельбе холостыми. Ствол крепится к ствольной коробке неподвижно, без возможности быстрой смены в полевых условиях. Ствольная коробка служит для соединения частей и механизмов автомата в единую конструкцию, размещения затворной группы и задания характера её движения, обеспечения закрытия затвором канала ствола и запирания затвора; также внутри неё размещается ударно-спусковой механизм. Ствольная коробка состоит из двух частей: собственно ствольной коробки и расположенной сверху отъёмной крышки, предохраняющей механизм от повреждения и загрязнения. Внутри ствольная коробка имеет четыре направляющие, задающие движение затворной группы, — две верхние и две нижние. Левая нижняя направляющая также несёт на себе отражательный выступ.. В передней части ствольной коробки имеются вырезы, за которые осуществляется запирание затвора, задние стенки которых являются, таким образом, боевыми упорами. Правый боевой упор также служит для направления движения патрона, подающегося с правого ряда магазина. Слева расположена аналогичная по назначению деталь, не являющаяся боевым упором.
Первые партии АК имели, в соответствии с заданием, штампованную ствольную коробку с вкладышем ствола из поковки. Однако имевшаяся технология не позволяла тогда достичь требуемой жёсткости, а процент брака был недопустимо высок. В результате в серийном производстве холодную штамповку изначально заменили фрезерованием коробки из цельной поковки, что вызвало увеличение себестоимости производства оружия. Впоследствии, при переходе к АКМ, технологические вопросы были решены, и ствольная коробка вновь приобрела смешанную конструкцию. Массивная цельностальная ствольная коробка сообщает оружию высокую (особенно в раннем фрезерованном варианте) прочность и надёжность, особенно в сравнении с хрупкими легкосплавными ствольными коробками оружия типа американской винтовки M16, но одновременно и утяжеляет его, затрудняя модернизацию. Затворная группа
Состоит в основном из затворной рамы с газовым поршнем, непосредственно затвора, выбрасывателя и ударника. Затворная группа расположена в ствольной коробке «вывешенно», перемещаясь по имеющимся в её верхней части направляющим выступам как по рельсам. Такое «вывешенное» положение подвижных деталей в ствольной коробке со сравнительно большими зазорами обеспечивает надёжную работу системы даже при сильной загрязнённости. Затворная рама служит для приведения в действие затвора и ударно-спускового механизма. Она неподвижно соединена со штоком газового поршня, на который непосредственно воздействует давление отводимых из ствола пороховых газов, обеспечивающее работу автоматики оружия. Рукоятка перезарядки оружия расположена справа и выполнена зацело с затворной рамой. Затвор имеет близкую к цилиндрической форму и два массивных боевых выступа, которые при повороте затвора входят в специальные вырезы ствольной коробки, чем достигается запирание канала ствола для выстрела. Кроме того, затвор своим продольным движением осуществляет подачу очередного патрона из магазина перед выстрелом, для чего в его нижней части имеется выступ досылателя. Также на затворе крепится механизм выбрасывателя, предназначенный для извлечения из патронника стреляной гильзы или патрона в случае осечки. Он состоит из выбрасывателя, его оси, пружины и шпильки-ограничителя. Для возврата затворной группы в крайнее переднее положение служит возвратный механизм, состоящий из возвратной пружины (часто неверно именуемой «возвратно-боевой», видимо по аналогии с пистолетами-пулемётами, у которых таковая действительно имелась; на самом деле у АК имеется отдельная боевая пружина, приводящая в движение курок, и расположена она в УСМ оружия) и направляющей, которая состоит в свою очередь из направляющей трубки, входящего в неё направляющего стержня и муфты. Задний упор направляющего стержня возвратной пружины входит в паз ствольной коробки и служит защёлкой штампованной крышки ствольной коробки. Масса подвижных частей АК — около Подвижные части АК-74 легче, — затворная рама весит около Ударно-спусковой механизм
Куркового типа, с вращающимся на оси курком и П-образной боевой пружиной, выполненной из тройной витой проволоки. Спусковой механизм допускает ведение непрерывного и одиночного огня. Единая поворотная деталь выполняет функции переключателя режимов огня и флажкового предохранителя двойного действия: в положении предохранения он запирает спусковой крючок, шептало одиночного и непрерывного огня и препятствует движению назад затворной рамы, частично перекрывая продольный паз между ствольной коробкой и её крышкой. При этом подвижные части можно отвести назад для проверки патронника, но их хода недостаточно для досылания следующего патрона в патронник. Все детали автоматики и ударно-спускового механизма компактно собраны внутри ствольной коробки, играющей, таким образом, роль и ствольной коробки, и корпуса ударно-спускового механизма. «Классический» УСМ АК-образного оружия имеет три оси, — для автоспуска, для курка и для спускового крючка. Гражданские варианты, не ведущие огонь очередями, обычно не имеют оси для автоспуска.
Магазин Магазин — коробчатый, секторного типа, двухрядный, на 30 патронов. Состоит из корпуса, стопорной планки, крышки, пружины и подавателя. АК и АКМ имели магазины со штампованными стальными корпусами имелись также и из пластической массы. Большая конусность гильзы 7,62-мм патрона обр. 1943 года обусловила их необычно большой изгиб, ставший характерной чертой облика оружия. Для семейства АК-74 был введён магазин из пластической массы только загибы в его верхней части остались металлическими. Магазины АК отличаются высокой надёжностью подачи патронов, даже при их заполнении до максимума. Толстые металлические «губки» в верхней части даже пластиковых магазинов обеспечивают надёжную подачу и весьма живучи при грубом обращении, — эту конструкцию впоследствии скопировал ряд зарубежных фирм для своей продукции. Следует отметить, что вышеприведённая характеристика относится только к случаю использования военных патронов с пулями, имеющими заострённую носовую часть и цельнометаллическую оболочку, на которые оружие было рассчитано изначально; при использовании в гражданских вариантах системы Калашникова мягких охотничьих полуоболочечных пуль с округлым носком порой происходят утыкания. Помимо штатных для автомата 30-патронных магазинов, существуют также пулемётные, которые при необходимости могут быть использованы и для стрельбы из автомата: на 40 (секторный) или 75 (барабанного типа) патронов калибра 7,62 мм и на 45 патронов калибра 5,45 мм. Если же брать в расчёт также магазины иностранного производства, созданные для различных вариантов системы Калашникова, то количество различных вариантов составит как минимум несколько десятков, с ёмкостью от 10 до 100 патронов. Узел крепления магазина характеризуется отсутствием развитой горловины — магазин просто вставляется в окно ствольной коробки, зацепляясь выступом за его передний край, и фиксируется защёлкой. Прицельное приспособление Прицел — секторного типа, с расположением прицельной колодки в средней части оружия. Прицел проградуирован до Мушка расположена у дульной части ствола, на массивном треугольном основании, «крыльями» которого она укрыта с боков. Во время приведения автомата к нормальному бою мушку можно ввинчивать/вывинчивать для повышения/понижения средней точки попадания, а также передвигать влево/вправо для отклонения средней точки попадания по горизонтали. На некоторые модификации АК при необходимости возможна установка оптического или ночного прицела на боковом кронштейне. Штык-нож Штык-нож предназначен для поражения противника в ближнем бою, для чего он может примыкаться к автомату, или использоваться в качестве ножа. Штык-нож надевается кольцом на муфту ствола, выступами крепится на газовой каморе, а защёлкой сцепляется с упором шомпола. Будучи отомкнутым от автомата, штык-нож носится в ножнах на поясном ремне. Изначально к АК был принят сравнительно длинный (клинок При принятии на вооружение АКМ был введён короткий (клинок Поздний вариант того же штыка используется и на оружии семейства АК-74. Качество металла используемого в штык-ноже несколько уступает зарубежным аналогам таких извеcтных американских компаний как SOG, Cold Steel, Gerber. Из иностранных вариантов, китайский клон АК — Тип 56 — примечателен использованием несъёмного откидного игольчатого штыка.
Принадлежность к автомату
Предназначена для разборки, сборки, чистки и смазки автомата. Состоит из шомпола, протирки, ёршика, отвёртки с выколоткой, пенала для хранения и маслёнки. Корпус и крышка пенала используются в качестве вспомогательных инструментов при чистке и смазке оружия. Хранится в специальной полости внутри приклада, за исключением моделей со складным рамочным плечевым упором, у которых она носится в сумке для магазинов.
Принцип действия
Стандартно, перед выстрелом необходимо подать патрон в патронник ствола и привести механизм оружия в состояние готовности к выстрелу. Это осуществляется стрелком вручную путём оттягивания затворной рамы назад за установленную на ней рукоятку перезарядки. После того, как затворная рама отойдёт назад на длину свободного хода, имеющийся на ней фигурный паз начинает взаимодействовать с ведущим выступом затвора, проворачивая его против часовой стрелки, при этом его боевые выступы выходят из-за боевых упоров ствольной коробки, что обеспечивает отпирание затвора и открывание канала ствола. После этого затворная рама и затвор начинают двигаться совместно. При ходе назад под действием руки стрелка затворная рама воздействует на поворотный курок, ставя его на шепталоавтоспуска. Курок удерживается на нём до прихода затворной рамы в крайнее переднее положение, где рама, воздействуя на перо автоспуска, разобщает курок с автоспуском. Далее курок встает на переднее шептало. Одновременно возвратная пружина сжимается, накапливая энергию, и когда стрелок отпускает рукоятку, толкает затворную группу вперёд. При обратном движении затворной группы под воздействием пружины выступ в нижней части затвора толкает верхний патрон в магазине за верхнюю часть донца гильзы, досылая его в патронник ствола. Когда затвор приходит в крайнее переднее положение, он упирается в выступ вкладыша затвора и предварительно поворачивается на небольшой угол для того, чтоб выйти из взаимодействия со специальной площадкой фигурного паза. Затворная рама в это время всё ещё продолжает своё движение под действием усилия пружины и силы инерции, при этом она действием фигурного паза на ведущий выступ затвора доворачивает затвор по часовой стрелке до угла в 37° , чем достигается его запирание. Во время своего оставшегося после запирания затвора хода до крайне переднего положения затворная рама отклоняет вперёд и вниз рычаг автоспуска, который выводит из зацепления с курком шептало автоспуска, после чего его удерживает во взведённом состоянии лишь основное шептало, выполненное как единое целое со спусковым крючком. Теперь оружие готово к производству выстрела. При нажатии на спусковой крючок его шептало, удерживающее курок, освобождает его. Курок под действием боевой пружины проворачивается вокруг своей оси, с силой ударяя по ударнику, который передаёт удар на капсюль патрона, разбивая его и инициируя этим горение порохового состава в гильзе. В момент выстрела в канале ствола быстро создаётся высокое давление пороховых газов. Они давят одновременно на пулю и на донце гильзы, а через него — на затвор. Но затвор заперт, то есть неподвижно соединён со ствольной коробкой, поэтому он остаётся неподвижным, а в движение приходят: пуля — с одной стороны, оружие в целом — с другой. Так как масса оружия в целом и пули различается во много раз, пуля движется при этом гораздо быстрее, перемещаясь в направлении дульного среза ствола и благодаря наличию в его канале нарезов приобретая вращательное движение для стабилизации в полёте. Движение же оружия воспринимается стрелком как его отдача. Когда пуля минует газоотводное отверстие, через него в газовую камеру устремляются пороховые газы под большим давлением. Они давят на поршень на штоке, жёстко связанном с затворной рамой, толкая его назад. После того, как поршень проходит определённое расстояние, он минует специальные отверстия в газоотводной трубке, через которые пороховые газы стравливаются в атмосферу. Затворная рама, как и при ручной перезарядке, вместе с поршнем отходит назад на величину свободного хода, после чего тем же самым образом отпирает затвор. При этом параметры оружия рассчитаны конструкторами таким образом, что к тому моменту, когда затвор отпирается, пуля уже покинет ствол, и давление в его канале становится достаточно низким, чтобы отпирание затвора было безопасным для оружия и стрелка. При отпирании затвора движущейся назад затворной рамой происходит предварительное смещение находящейся в патроннике гильзы, вносящее вклад в обеспечении безотказности работы автоматики оружия. После отпирания затвора он вместе с затворной рамой энергично начинают отходить назад под воздействием двух сил: остаточного давления в канале ствола, до выхода гильзы из патронника воздействующего на её донце, а через него — на затвор, и инерции затворной рамы и соединённого с ней газоотводного поршня. При этом стреляная гильза удаляется из оружия за счёт энергичного удара её донца о выступ отражателя, жёстко закреплённого на ствольной коробке, который сообщает ей быстрое движение вправо-вверх-вперед. После этого затворная рама с затвором продолжают отходить назад, пока не придут в крайнее заднее положение, а после этого возвращаются в крайнее переднее. При этом, точно так же, как при ручной перезарядке (в зависимости от того ведется одиночная стрельба или стрельба очередью имеются особенности в работе шептал), происходит взведение курка и досылание очередного патрона из магазина в патронник, а после этого — запирание канала ствола. Последующие события зависят от того, в каком положении находится переводчик огня и нажат ли стрелком спусковой крючок. Если спусковой крючок отпущен, подвижные части оружия останавливаются в крайнее переднем положении; оружие перезаряжено, находится на боевом взводе и готово к новому выстрелу. Если спусковой крючок нажат, а переводчик находится в положении АВ (автоматическая стрельба), в момент прихода подвижных частей оружия в крайне переднее положение автоспуск освободит курок, и далее всё происходит точно так же, как описано выше для одного выстрела, до тех пор, пока стрелок не снимет палец со спускового крючка, или в магазине на закончатся патроны. Если спусковой крючок нажат, а переводчик находится в положении ОД (стрельба одиночными), то после прихода подвижных частей оружия в крайне переднее положение и срабатывание автоспуска курок останется на боевом взводе, удерживаемый шепталом одиночного огня, и будет оставаться на нём пока стрелок не отпустит и вновь не нажмёт на спусковой крючок. При стрельбе из автомата, особенно при применении некачественных патронов и большом загрязнении оружия, возможны задержки, вызванные осечками (недостаток энергии для накола капсюля — «ненакол капсюля») или нарушением подачи патронов (утыкания и перекосы — чаще всего неисправности закраин магазина). Устраняются они стрелком при помощи перезарядки оружия вручную за рукоятку, что позволяет в большинстве случаев удалить из оружия осечный или перекошенный при подаче патрон. Более серьёзные причины задержки при стрельбе, вроде неизвлечения гильзы или её разрыва, устраняются сложнее, но встречаются крайне редко и лишь при использовании низкокачественных, бракованных или повреждённых при хранении патронов. В заключении можно сказать, что автомат постоянно усовершенствуется, он прошёл длинный путь и пойдёт развиваться дальше. От АК 47 до АК12.
|
